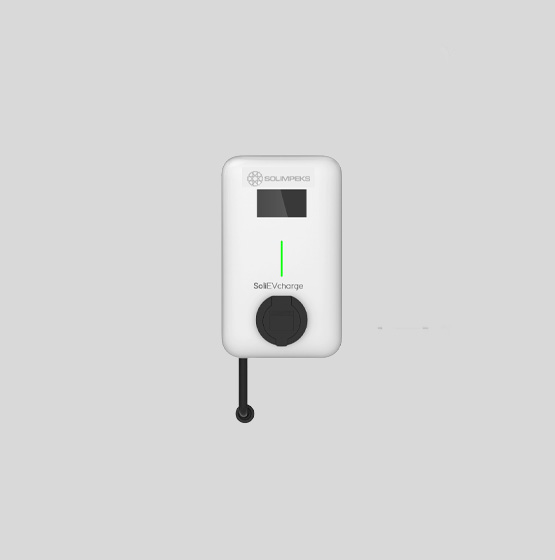

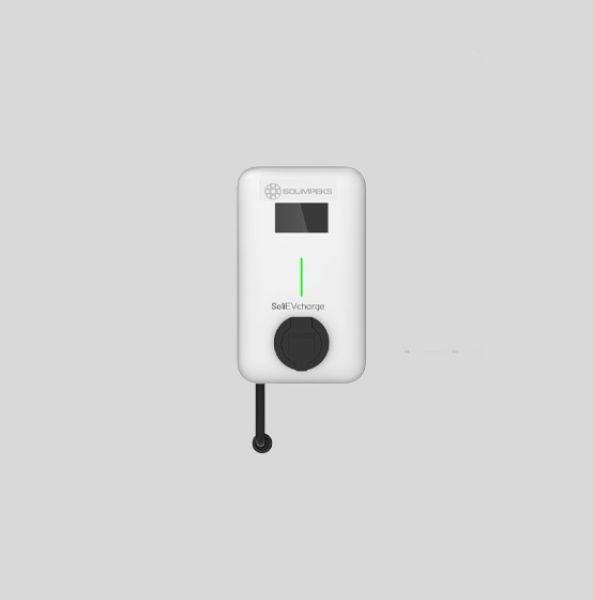

22 Kw Soketli Ticari Tip Araç Şarj Cihazı

11 KW Gücünde , WiFi+Bluetooth+Ethernet+RFID özelliklerine sahip ,400V AC Üç Faz 16 A , Aşırı Akım,
Yuksek Voltaj, Duşuk Voltaj, Asırı Sıcaklık, Yapışma Rölesi , Topraklama Koruma İzlemesi , Guç Koruması,
Aşırı Gerilim Koruması içersinde , Duvar tipi 5 metre kablo bağlantılı Elektrikli Araba Şarj Cihazı . Ayaklı
kuruluma uygun ( Opsiyonel )

Özellikler
Voltaj: 230VAC+20% 400VAC+20%
Akım: Tek Faz 32A/Üç Faz 16A /32A
Frekans: 50Hz+1%/60Hz+1%
Ağ: TN / TT / IT (LN Voltaj 240V)
Voltaj: 230VAC+20%/400VAC+20%
Akım: Tek Faz 32A/Üç Faz 16A
Güç: 7kW/11kW/22kW
Malzeme: PC+ASA
Gösterge: 11 Cm Renkli Ekran
Kablo Uzunluğu: 5 metre
Bekleme Tüketimi: 4W
Araç Bağlantısı: Kablo/Soket
İletişim: Wi-Fi, Bluetooth. Opsiyonel: PLC, Ethernet
Kullanıcı Doğrulaması: RFID, APP
Araç Protokolü: OCPP1.6J, OCPP2.0
Konut Koruması: 30mA AC, 6mA DC
Güvenlik: Aşırı Akım, Yüksek Voltaj, Düşük Voltaj, Aşırı Sıcaklık, Yapışma Rölesi, Topraklama Koruma İzlemesi, Konut Güç Koruması, Aşırı Gerilim Koruması
Sertifikalar: CE, RoHS
Standart: EN IEC 61851-1, EN IEC 61851-21-2
Boyutlar: 395 x 235 x 110 mm
Ağırlık(KG): Kablolu: 5kg Soketli: 4kg
IP&IK Kablolu: IP65 Soketli: IP55; IK10
Kurulum Duvar / Ayak Standı (Opsiyonel)
Çalışma Derecesi -40°C – 60°C
Çalışma Nemi 5%-95%
Çalışma Yüksekliği 2000m
Garanti: 36 Ay
